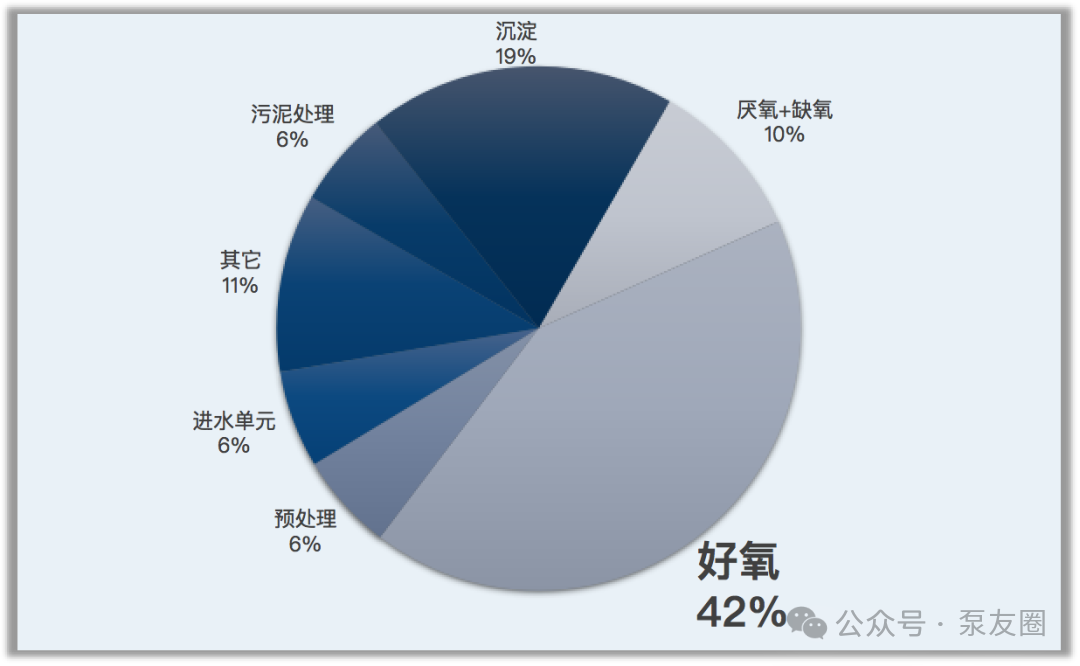

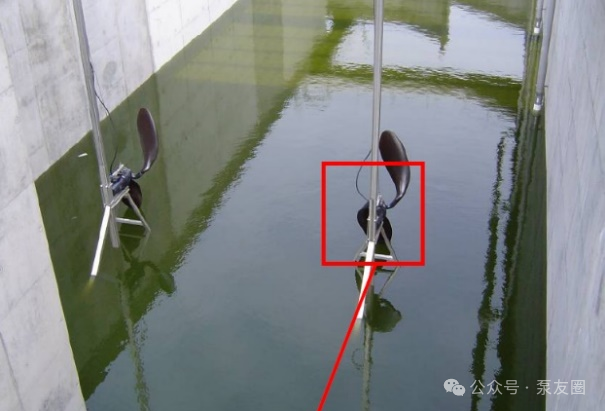

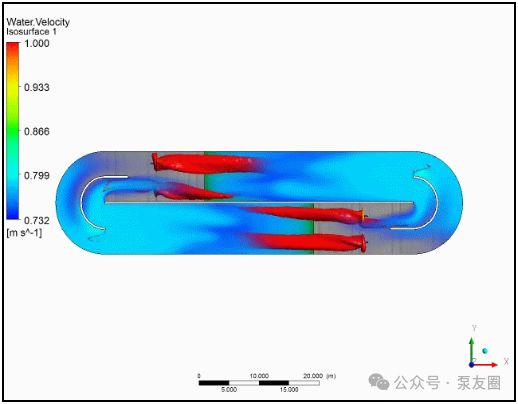

CFD知识讲座第一课CFD知识讲座第一课在污水处理这一关键领域，一项创新技术正以其卓越的性能和效率，逐渐成为行业的中坚力量。这项技术就是CFD—计算流体动力学，它通过计算机模拟，精确捕捉流体流动和传热传质等现象，为污水处理厂的工艺提升带来了革命性的变革。 CFD 技术的融合与创新 CFD，即计算流体动力学，是计算机技术、数值方法与流体力学的完美结合。它基于质量、动量和能量守恒的物理定律，通过计算机模拟来分析流体流动。这种技术为污水处理厂的设计和运营提供了精确的流动分析，帮助优化流程，提升效率。 走进 CFD的世界 今天，格兰富将带您走进CFD的世界，揭开它在污水处理厂中的神秘面纱。在污水处理厂的日常运营中，一个关键的事实不容忽视：厌氧、缺氧和好氧处理环节的能耗占据了整个厂区能耗的半数左右。因此，无论是对现有污水处理厂进行提标改造，还是对老旧设施进行升级，优化这些环节的能耗效率至关重要。 图1 CFD技术的 典型应用场景 好氧池中的CFD应用 CFD技术的应用使我们能够直观地观察到曝气和推流器的分布效果。通过模拟，我们可以清晰地看到蓝色区域（图2）代表曝气器的均匀分布，而红色区域则显示了推流器产生的有效推流区域。这些可视化结果为好氧池的流动状况提供了理想的分布效果。 图2 整个工艺段的流场分析 利用CFD技术，我们可以清晰地观察到搅拌机对流场的影响，并展示厌氧池内流动变化的详细情况（图3）。 图3 通过CFD对整个工艺段（从厌氧到缺氧再到好氧-见图4）的全尺寸分析，我们能够洞察流场内部的分布，其中红色区域表示流速较快，蓝色区域则表示流速较慢。这种可视化为优化污水处理过程提供了有力的数据支持。 图4 搅拌器设计的CFD优化 CFD技术对搅拌器设计至关重要，尤其是在附件优化方面。搅拌器在实际应用中（图5）可能会遇到由流动不平衡引起的叶片载荷不均问题（图6）。 图5 图6 利用CFD与FEA（有限元分析，图7）的耦合分析，我们可以加强搅拌器附件设计，确保其运行的稳定性和效率。 图7 今天，我们对CFD在污水处理厂的基本应用有了初步的认识。CFD技术不仅提升了污水处理的效率，也为我们提供了深入理解和优化工艺流程的新视角。在接下来的内容中，我们将深入探讨CFD的仿真工作流程及其在污水处理中的关键作用。敬请期待我们的下一期分享，继续探索CFD技术的无限可能！ |
